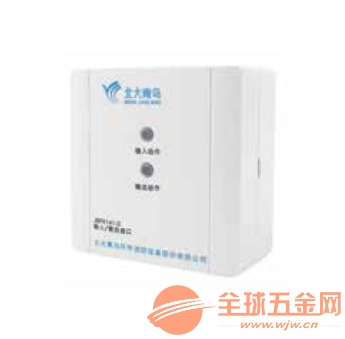

一、JBF6141-D输入输出模块特点介绍
★JBF6141-D输入输出模块内置微处理器。
★采用SMT表面贴装工艺
★24V直流电源输入，24V有源继电器输出。
★模块电源输入电压范围广，可在DC16-30V范围内正常工作。
★JBF6141-D输入输出模块通信采用二总线技术，无极性要求。
★回路信号处理电路与输入输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。
★电子编码方式，可通过X电子编码器编址。
★本模块采用插拔式设计，安装简单方便。
★防火门监控系统中具备状态监测和多种故障检测功能。
二、JBF6141-D输入输出模块技术参数
回路总线：调制型，二总线，无极性
监视电流：≤0.25mADC24V
输出容量：DC24V/1A
编码方式：电子编码器编码
编码范围：1-252
输入指示灯：监视状态：“输入动作”灯红色闪亮。
动作状态：“输入动作”灯红色常亮。
故障状态：“输入动作”灯红色连续闪亮两次。
输出指示灯监视状态：“输出动作”灯红色闪亮。
动作状态：“输出动作”灯红色长亮。
外形尺寸：（长×宽×高）85mm×85mm×41mm
三，接线说明：
L1（端子4）、L2（端子5）连接回路总线，无极性；
24V（端子1）、GND（端子3）连接24V直流电源，有极性；
CV（端子2）：接24V直流电源；
AS（端子9）、GND（端子10）连接电动闭门器等设备的关门到信号（无源触点）；
端子AS和GND连接的被监视设备动合端须并联10K欧姆电阻，以实现对输入线路的检测功能；
CO（端子8）、GND（端子10）连接被控设备。模块启动后CO端（8）输出24V信号；
CO和GND之间必须并联10K欧姆终端电阻，以实现对输出线路的检测功能；
